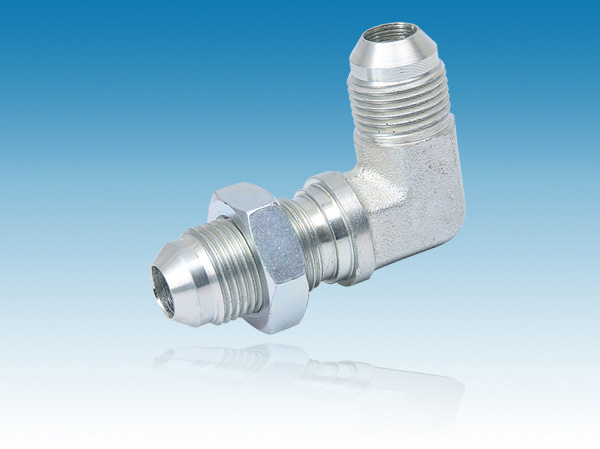

【產品名稱】 美制JIC螺紋37°加長直角接頭 2701LN系列
【所屬分類】 美制JIC螺紋37°接頭 【產品型號】 2701 【產品品牌】 寧吉羽立 NJ 【生產廠家】 寧波市寧吉羽立流體設備有限公司
產品詳情
品牌：NJ
型號：2701
材質：碳鋼
規格：90度接頭
加工定制是
適用范圍：機械設備
螺紋類型直螺紋
鏈接方式螺紋
| PART NO SIZE | TUBE OD | B1 SAE37 | B2 SAE37 | B1 DRILL | B2 DRILL | M LGTH | L LGTH | Y FLATS |
| 2701-02-02 | 1/8 | 5/16-24 | 5/16-24 | 0.062 | 0.88 | 1.5 | 1.5 | 0.438 |
| 2701-03-03 | 3/16 | 3/8-24 | 3/8-24 | 0.125 | 0.125 | 0.94 | 1.5 | 0.438 |
| 2701-04-04 | 1/4 | 7/16-20 | 7/16-20 | 0.172 | 0.172 | 0.97 | 1.59 | 0.438 |
| 2701-05-05 | 5/16 | 1/2-20 | 1/2-20 | 0.234 | 0.234 | 1.06 | 1.72 | 0.562 |
| 2701-06-06 | 3/8 | 9/16-18 | 9/16-18 | 0.297 | 0.297 | 1.09 | 1.81 | 0.562 |
| 2701-08-08 | 1/2 | 3/4-16 | 3/4-16 | 0.391 | 0.391 | 1.36 | 2.11 | 0.75 |
| 2701-10-10 | 5/8 | 7/8-14 | 7/8-14 | 0.484 | 0.484 | 1.56 | 2.39 | 0.875 |
| 2701-12-12 | 3/4 | 1-1/16-12 | 1-1/16-12 | 0.609 | 0.609 | 1.78 | 2.67 | 1.062 |
| 2701-12-16 | 3/4 | 1-1/16-12 | 1-5/16-12 | 0.609 | 0.844 | 1.89 | 2.8 | 1.312 |
| 2701-14-14 | 7/8 | 1-3/16-12 | 1-3/16-12 | 0.719 | 0.719 | 1.92 | 2.8 | 1.312 |
| 2701-16-12 | 1 | 1-5/16-12 | 1-1/16-12 | 0.844 | 0.609 | 1.94 | 2.75 | 1.312 |
| 2701-16-16 | 1 | 1-5/16-12 | 1-5/16-12 | 0.844 | 0.844 | 1.94 | 2.8 | 1.312 |
| 2701-20-20 | 1-1/4 | 1-5/8-12 | 1-5/8-12 | 1.078 | 1.078 | 2.17 | 3.12 | 1.625 |
| 2701-24-24 | 1-1/2 | 1-7/8-12 | 1-7/8-12 | 1.312 | 1.312 | 2.34 | 3.42 | 1.875 |
